Структурные методологии

Другим примером рассматриваемого подхода является DSSD (Data-Structured Systems Development), предложенная Варнье-Орром и ориентированная на разработку систем со структурными данными методология, использующая теорию множеств для описания проекта ПО. Также как и в математике, множество определяется перечислением его элементов. Так множество отделов компании может быть описано следующим образом:

компания = {бухгалтерия, маркетинг, производство, распространение}

использует аналогичную нотацию, а именно множественную скобку (рис. 9.5).

Рис. 9.5. Множественная скобка

Подобно методологии Джексона, в рассматриваемом подходе структура программы строится на базе структур данных, а главным отличием является то, что в методологии Джексона необходимо сливать все входные и выходные структуры данных для продуцирования структуры программы, а в DSSD входные данные и структура программы продуцируются из выходных структур. Таким образом, главная аксиома DSSD утверждает, что выходные структуры данных полно и точно определяют входные структуры, которые, в свою очередь, определяют и логику их обработки.

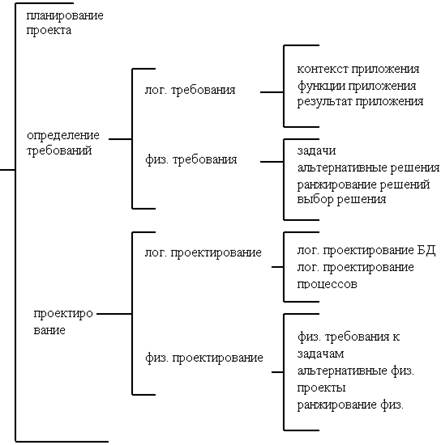

При построении модели в DSSD используются диаграммы сущностей (диалект DFD) для определения системного контекста и диаграммы Варнье-Орра (assembly-line diagrams) в качестве основного средства моделирования системы. Базовым элементом диаграммы Варнье-Орра является множественная скобка. Детализация элементов данных производится слева-направо, предполагаемая последовательность действий осуществляется слева-направо и сверху-вниз. Такая нотация удобна для представления композиции структур, определения структур данных, спецификации форматов файлов, и может быть использована для иллюстрирования структуры программы и иерархии модулей (заменой структур данных на модули или файлы, а на нижних уровнях - на подпрограммы, DO-циклы, условные и другие операторы), являясь в этом случае неким аналогом визуального языка проектирования типа FLOW-форм. Основные этапы методологии изображены на рис. 9.6 с помощью диаграммы Варнье-Орра.

Рис. 9.6. Диаграмма Варнье-Орра

Основные этапы подхода Мартина

методология Мартина предоставляет общую стратегию разработки информационных систем, фокусирующую внимание на стратегическом планировании и бизнес-процессах. В то же время она является и инженерным подходом к разработке ПО, т.к. обеспечивает нисходящую пошаговую процедуру построения информационной системы (позволяя при этом работать с неиерархическими структурами данных). Подход Мартина базируется на двух концепциях:

§ послойного целостного подхода к разработке интегрированных приложений, базирующегося на стратегическом плане развития информационных систем;

§ первоначальной направленности на моделирование данных, а затем на функциональное моделирование

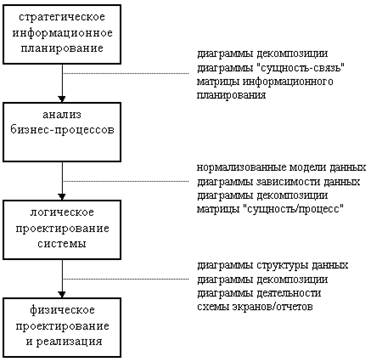

Основные этапы подхода Мартина приведены на рис. 9.7.

Рис. 9.7. Основные этапы подхода Мартина

1. Этап стратегического информационного планирования начинается с построения стратегического плана для бизнес-системы, включающего цели и стратегии их достижения. Далее строится модель предметной области, отражающая существующую специфику и определяющая основные бизнес-процессы и организационную структуру бизнес-системы, а также определяется порядок разработки информационной системы. При моделировании используются диаграммы декомпозиции (иерархические древовидные структурные диаграммы) и диаграммы "сущность-связь" для представления основных бизнес-процессов и структур данных, соответственно.
