Структурные методологии

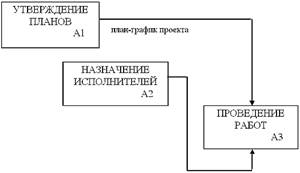

Рис. 2. Пример отношения Выход-Исполнитель

Дуги SADT, как правило, изображают наборы предметов, поэтому они могут разветвляться и соединяться вместе различным образом. Разветвления дуги означают, что часть ее содержимого (или весь набор предметов) может появиться в каждом ответвлении дуги. Дуга всегда помечается до разветвления, чтобы дать название всему набору. Кроме того, каждая ветвь дуги может быть помечена в соответствии со следующими правилами: считается, что непомеченная ветвь содержит все предметы, указанные в метке перед разветвлением; каждая метка ветви уточняет, что именно содержит эта ветвь. Слияние дуг указывает, что содержимое каждой ветви участвует в формировании после слияния объединенной дуги. После слияния дуга всегда помечается для указания нового набора, кроме того, каждая ветвь перед слиянием может помечаться в соответствии со следующими правилами: считается, что непомеченные ветви содержат все предметы, указанные в общей метке после слияния; каждая метка ветви уточняет, что именно содержит эта ветвь.

При создании модели одна и та же диаграмма чертится несколько раз, что создает различные ее варианты. Чтобы различать различные версии одной и той же диаграммы, в SADT используется схема контроля конфигурации диаграмм, основанная на их номерах. Если диаграмма замещает более старый вариант, то предыдущий номер помещается в скобках для указания связи с предыдущей работой., как и другие методологии проектирования, целесообразно использовать на ранних этапах ЖЦ: для понимания системы до ее воплощения. SADT позволяет сократить дорогостоящие ошибки на ранних этапах создания системы, улучшить контакт между пользователями и разработчиками, сгладить переход от анализа к проектированию. Несомненное достоинство SADT заключается в том, что она легко отражает такие характеристики как управление, обратная связь и исполнители.

Сравнительный анализ SADT-моделей и потоковых моделей

Как уже отмечалось, практически во всех методах структурного анализа используются три группы средств моделирования:

· диаграммы, иллюстрирующие функции, которые система должна выполнять, и связи между этими функциями - для этой цели чаще всего используются DFD или SADT (IDEF0);

· диаграммы, моделирующие данные и их взаимосвязи (ERD);

· диаграммы, моделирующие поведение системы (STD).

Таким образом, наиболее существенное различие между разновидностями структурного анализа заключается в методах и средствах функционального моделирования. С этой точки зрения все разновидности структурного системного анализа могут быть разбиты на две группы - применяющие методы и технологию DFD (в различных нотациях) и использующие SADT-методологию. Соотношение применения этих двух разновидностей структурного анализа в существующих CASE-средствах составляет по материалам CASE Consulting Group 90% для DFD и 10% для SADT. По данным автора, основанным на анализе 127 существующих CASE-пакетов, это соотношение выглядит как 94% к 3%, соответственно. Оставшиеся 3% CASE-средств используют методологии, не относящиеся ни к одной из перечисленных разновидностей. Представляется очевидным, что соотношение такого же порядка справедливо и для цифр распространенности рассматриваемых методологий на практике.

Сравнительный анализ этих двух разновидностей методологий проводится по следующим параметрам:
